求卡具设计，紧急

dllnzhl · 发表于 2007-5-27 08:54:27

我们不再是孤独的探索者；让我们的手紧紧相连，一起成长。

您需要登录才可以下载或查看，没有账号？注册会员

×

求助卡具设计

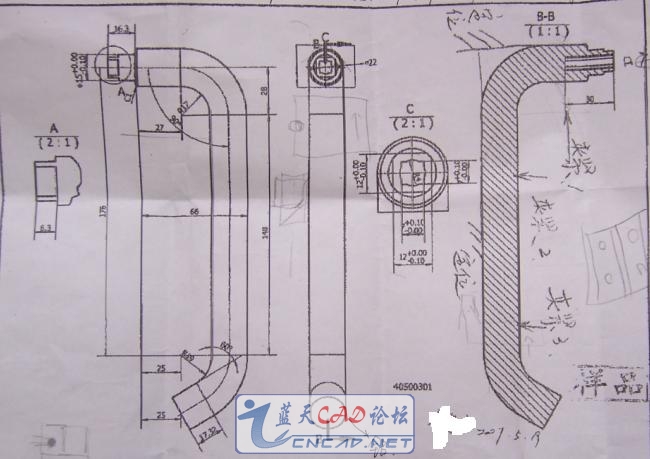

要在L形，截面为圆的铝材小端截面上钻孔后冲成方盲孔，深30mm，请问在冲方孔时的卡具如何设计，求助高手帮忙。冲孔在冲床上完成。最好能给出简图，十万火急。[img]data/attachment/forum/month_0705/20070527_fe480d3e65c6f8611b6dx59VyJZq7VEV.jpg]

登录/注册后可看大图

2007-5-27 08:29

dllnzhl · 发表于 2007-5-27 14:25:02

怎么没人指教呢，我的QQ,47845415,隐身等候支援，多谢

wjyawjy · 发表于 2007-5-27 20:53:02

给你些建议:
1:为了尽可能减少冲压时的变形,应该尽可能的使铝材与模面的接触面积最大.
2:为了尽可能减少冲压时的变形,与铝材接触的材料应该考虑用软材料.
3:计算好使用的冲床吨位,尽量使过余不要过大.

dllnzhl · 发表于 2007-5-27 22:12:36

小弟不懂夹具如何做，没有概念，只知道能用螺杆实现，但是那位高手能给个装卡的示意图，采用那种方式，忘赐教。火急啊

dllnzhl · 发表于 2007-5-27 22:19:45

还有，夹具的主要材料都有什么啊。冲头部分呢】

jiaxin694 · 发表于 2007-5-28 11:10:59

这个夹具很好设计的呀，可以做成开合夹具，用气缸控制，将工件的90度弯头部分全部夹着，这样就可以冲了。

yangwilliamcn · 发表于 2007-5-28 13:28:57

不知道力有多大?精度要求高不,否则汽缸可能夹不住.液压最稳当.要么就用缸径较大的锁紧汽缸好了,没空压机就买大个的方头快速夹钳也可以.
不过看了图片后告诉你一个最简单的方法.用台虎钳就可以了,在冲压的一端加个挡块给工件定位,尾端在冲床工作台上加一个螺纹压板压一下防止受力上翘(如果虎钳夹得住就不加了).不过这种方案土了点,效率也不高,胜在制作快,投入小.精度嘛会差一点.

dllnzhl · 发表于 2007-5-28 16:02:11

多谢指导，我们精度不高，效率要求也没问题，螺纹压板就是一端可以绕轴旋转另一端用螺杆和螺帽锁紧就成是这个意思吧，

yangwilliamcn · 发表于 2007-5-28 20:21:04

就是这个意思.你这个是铝合金啊,汗,我才看到,那受力应该不大.你先用虎钳试一下方案的可行性,两头都用挡板可能就可以了.尾部暂不忙压.虎钳中肯定要加垫铁,另外钳口的压铁可能要换成光滑面的.至于冲头嘛,T10A 58~62HRC就可以了.

cbhfgh · 发表于 2007-5-28 21:28:43

很不错，我那里好象也有一套，不高静不下心来，去看。

daliu_bb · 发表于 2007-8-5 02:31:27

呵呵这个夹具其实很好做

ci5555wu · 发表于 2009-2-24 10:44:59

做个挡铁,上面铣个能含住工件的半圆槽,夹紧也做个半圆槽,含住工件,下部压紧,孔钻的深点.计算好行程,用压力机顶压冲头就可以了

wangjiaming · 发表于 2009-3-31 12:41:16

工艺最好改一下,先车外圆---钻孔---冲孔---折弯,这样对加工和夹具有方便多了.和我探讨一下.QQ314323540

账号		自动登录	找回密码
密码			注册会员

[求助] 求卡具设计，紧急

我们不再是孤独的探索者；让我们的手紧紧相连，一起成长。

对零件表面质量有什么要求呀。

不难
